Въведение

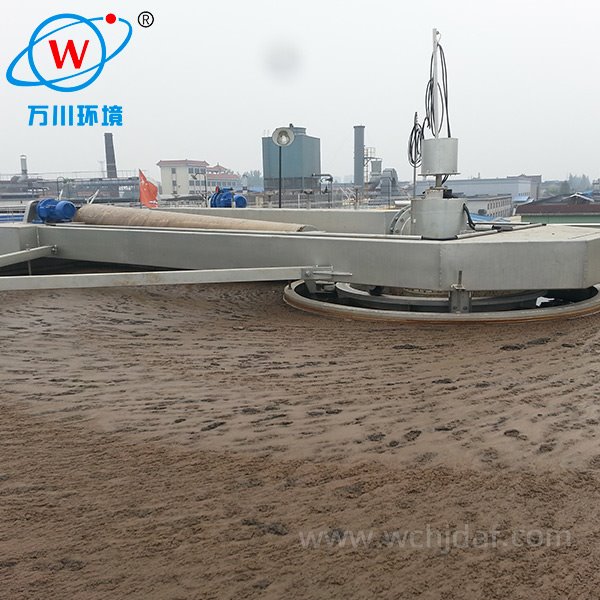

Wanchuan Environmental приема нов тип високоефективни системи за въздушна флотация - генератор на микромехурчета, който замества традиционното оборудване с въздушно захранване за разтваряне на въздуха във водата и инсталира множество наклонени тръбни групи в зоната на въздушната флотация, включително кутия тяло, скрепер за шлака и спирален разряд Машините заедно образуват цялостно устройство за пречистване на вода с флотационна вода.
Технически данни
| Модел | Капацитет | Обем на разтворения въздух | Мощност KW | Измерение | DN (списък на дюзите) | |||||||
| m³/h | m³/h | Рефлукс помпа | Аератор | Скимер | Блендер | Диаметър на басейна | D/D1 | H/H1 | iniet (A) | Изход (B) | Изход за утайки (C) | |
| WQF-2 | 15～20 | ～7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30～40 | ～13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50～80 | ～15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80～100 | ～30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100～150 | ～40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150～180 | ～60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200～250 | ～70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250～300 | ～90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300～400 | ～110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400～500 | ～150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500～625 | ～200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625～750 | ～240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800～950 | ～280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000～1150 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250～1400 | ～300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500～1800 | ～480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
Структура и работен процес
Теоретично казано, лечебният ефект на въздушната флотация не е пряко свързан с времето на престой, а само с площта на въздушната флотация. Ако площта на въздушната флотация на дълбочината на водата H се намали до дълбочината на водата H / 10, тогава разстоянието на флотация на въздуха и времето на престой ще се свият 10 пъти, това е известната" Теория за плитките езера" ;. Целта на добавянето на наклонената тръба към зоната на въздушната флотация е да се увеличи площта на въздушната флотация и значително да се намали коефициентът на Рейнолдс, така че въздушната флотация да може да се избегне в турбулентно състояние на потока, създавайки добро състояние на ламинарен поток и постигане на ефект на плитка въздушна флотация.
По същия начин, когато плътността на суспендираното вещество е по-голяма от 1, поради инсталирането на наклонената тръбна група, ще се получи ефектът на плитко утаяване на басейна, така че утаяването ще продължи при условия на турбулентен поток. Замърсителите с голям размер на частиците и голямо специфично тегло, които не са лесни за плаване, ще бъдат концентрирани в зоната за събиране на кал, за да се постигне целта за пречистване на водата.
